rotec entwickelte eine Dachhaube (Lamellenhaube) zur Entlüftung von Fahrstuhlschächten.
Ziel der neuen Entwicklung war es, dass die Dachhauben den ungehinderten Austritt von Rauch in den Aufzugschächten gewährleisten und gleichzeitig eine unkontrollierte Entlüftung verhindern. Der Hintergrund für diese neue Entwicklung war die aktuelle Energie-Einsparverordnung. Die EnEV legt fest, dass bei neu beantragten Bauvorhaben alle Wärme übertragenden Gebäudeumfassungsflächen luftundurchlässig sein müssen. Bisher waren Aufzugschächte aber mit Permanentöffnungen versehen und stellten deshalb eine Lücke in der Wärmedämmung dar.

Die neuen verschließbaren Dachhauben sind bei rotec ab sofort lieferbar. Die Antriebe für den Öffnungsmechanismus können an alle beliebigen RWA Anlagen angeschlossen werden.

Sie finden die neuen Dachhauben und Lamellenhauben unter:

 www.wetterschutzgitter.com,  Aufzugsschachtentrauchung

 und der NEUE KATALOG über Dachhauben

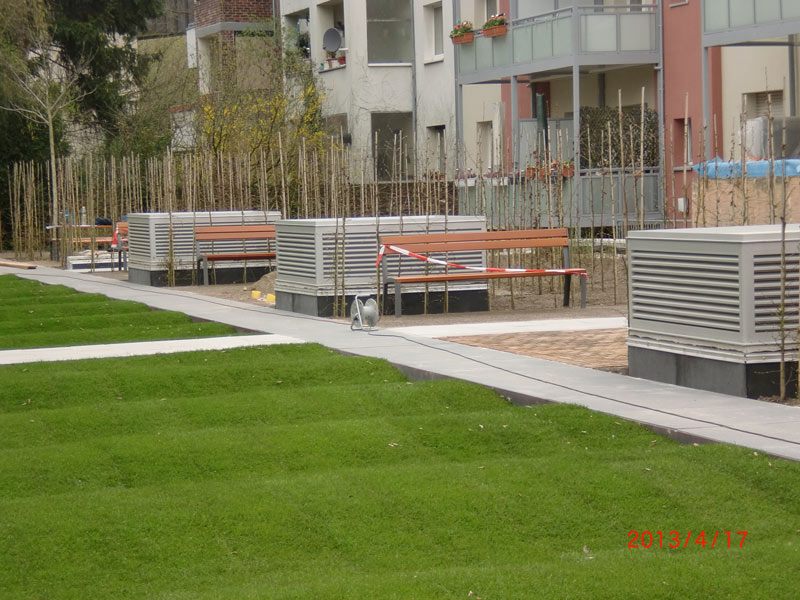

Dachhaube Flachachdach

 _________________________________________________________________________________________

 Dachhaube verschließbar Typ RW3000


rotec Dachhauben der Serie RW3000 sind zukunftweisend für die kontrollierte Schachtentlüftung auf dem Flachdach. Die Dachhauben sind mit einer elektrisch verschließbaren Klappe ausgestattet. Der Antrieb ist geeignet für den Anschluss an eine bauseits vorhandene RWA-Anlage.

Der Film zur verschließbaren Dachhaube Typ RW3000



 __________________________________________________________________________________

 Dachhaube mit GfK-Sockel

Dachhaube mit GFK-Sockel

Ab sofort sind Lüftungshauben und Lammellenhauben mit Gfk Sockel lieferbar

Rotec Lüftungshauben werden aus Aluminium Strangpressprofilen hergestellt. Die Lüftungsgitter können von innen mit einer Edelstahl-Fliegengaze bespannt werden. Der Grundrahmen der Lüftungshaube besteht je nach statischen Erfordernissen aus einem 40x40 mm Spezialprofil ohne Schweißnähte. Die Oberfläche der Lüftungshaube ist standardmäßig EV1 Natur eloxiert. Eine Farbeschichtung in allen RAL-Farben ist möglich. Die Obere Abdeckplatte der Lüftungshaube ist pombiert so das Regenwasser ungehindert ablaufen kann.

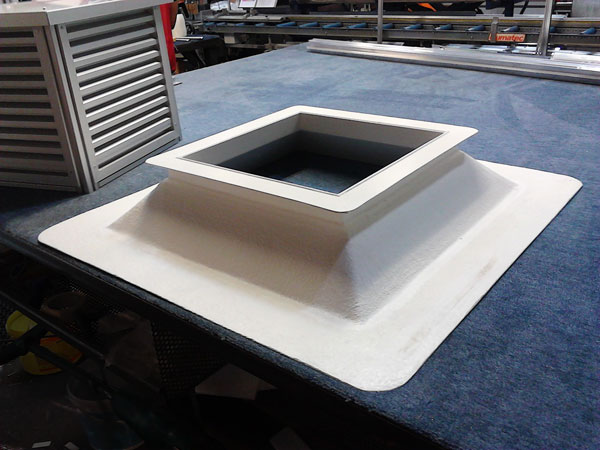

GFK Sockel für Dachhaube

Der untere Sockel besteht aus einer wärmegedämmten, doppelschaligem GFK Konstruktion. Die thermisch getrennte, wärmebrückenfreie Konstruktion aus GfK für optimalen U-Wert und reduzierte Kondensatgefahr.

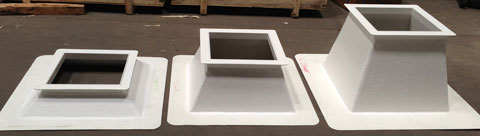

GfK Sockel für Dachhauben sind in 3 verschiedenen Höhen lieferbar

Die Sockel aus GfK sind in den Höhen 150 mm, 300 mm und 500 mm lieferbar.



GfK Sockel für quadratische Lüftungshauben

Lichte Öffnung unten Lichte Öffnung oben Nennweite

600 x 600 mm 400 x 400 mm 560 x 560 mm
700 x 700 mm 500 x 500 mm 660 x 660 mm
800 x 800 m 600 x 600 mm 760 x 760 mm
900 x 900 mm 700 x 700 mm 860 x 860 mm
950 x 950 mm 750 x 750 mm 910 x 910 mm
1000 x 100 mm 800 x 800 mm 960 x 960 mm
1100 x 1100 mm 900 x 900 mm 1060 x 1060 mm
1200 x 1200 mm 1000 x 1000 mm 1160 x 1160 mm
1400 x 1400 mm 1200 x 1200 mm 1360 x 1360 mm
1500 x 1500 mm 1300 x 1300 mm 1460 x 1460 mm
1600 x 1600 mm 1400 x 1400 mm 1560 x 1560 mm
1700 x 1700 mm 1500 x 1500 mm 1660 x 1660 mm
1800 x 1800 mm 1600 x 1600 mm 1760 x 1760 mm
2000 x 2000 mm 1800 x 1800 mm 1960 x 1960 mm
2200 x 2200 mm 2000 x 2000 mm 2160 x 2160 mm



GfK Sockel für rechteckige Lüftungshauben

Lichte Öffnung unten Lichte Öffnung oben Nennweite

500 x 1000 mm 300 x 800 mm 560 x 560 mm
600 x 900 mm 300 x 800 mm 460 x 460 mm
600 x 1000 mm 400 x 800 mm 560 x 960 mm
600 x 120 mm 400 x 1000 mm 560 1160 mm
800 x 1100mm 600 x 900 mm 760 x 1060 mm
800 x 1700 mm 600 x 1500 mm 760 x 1660 mm
800 x 2200 mm 600 x 2000 mm 760 x 2160 mm
800 x 2500 mm 600 x 2300 mm 760 x 2460 mm
900 x 1200 mm 700 x 1000 mm 860 x 1160 mm
950 x 1450 mm 750 x 1250 mm 910 x 1410 mm
950 x 1950 mm 750 x 1750 mm 910 x 1910 mm
1000 x 1200 mm 800 x 1000 mm 960 x 1160 mm
1000 x 1500 mm 800 x 1300 mm 960 x 1460 mm
1000 x 2000 mm 800 x 1800 mm 960 x 1960 mm
1000 x 2500 mm 800 x 2300 mm 960 x 2946 mm
1200 x 1500 mm 1000 x 1300 mm 1160 x 1460 mm
1200 x 1700 mm 1000 x 1500 mm 1160 x 1660 mm
1200 x 1800 mm 1000 x 1600 mm 1160 x 1660 mm
1200 x 2200 mm 1000 x 2000 mm 1160 x 2160 mm
1200 x 2400 mm 1000 x 2200 mm 1160 x 2360 mm
1200 x 2500 mm 1000 x 2300 mm 1160 x 2460 mm
1400 x 1700 mm 1200 x 1500 mm 1360 x 1660 mm
1400 x 2000 mm 1200 x 1800 mm 1360 x 1960 mm
1400 x 2300 mm 1200 x 2100 mm 1360 x 2260 mm
1500 x 1800 mm 1300 x 1700 mm 1460 x 1860 mm
1500 x 2100 mm 1300 x 1900 mm 1460 x 2060 mm
1500 x 2500 mm 1300 x 2300 mm 1460 x 2460 mm
1500 x 2700 mm 1300 x 2500 mm 1460 x 2660 mm
1800 x 2100 mm 1600 x 1900 mm 1760 x 2060 mm
1800 x 2400 mm 1600 x 2200 mm 1760 x 2360 mm
1800 x 2500 mm 1600 x 2300 mm 1760 x 2460 mm
1800 x 2700 mm 1600 x 2500 mm 1760 x 2660 mm
2000 x 2600 mm 1800 x 2400 mm 1960 x 2560 mm





 Wussten sie schon!

Rotec liefert werktäglich Dachhauben und Lüftungsgitter in den Großraum Berlin, München, Stuttgart, Köln, Leipzig, Hamburg, Frankfurt, Dortmund, Saarbrücken, Essen und Düsseldorf.
Rotec liefert zweimal wöchentlich in die Schweiz, Österreich, Luxemburg und Polen.
